دستگاه XRD مدل EQUINOX 100 نمایندگی Thermo Scientific

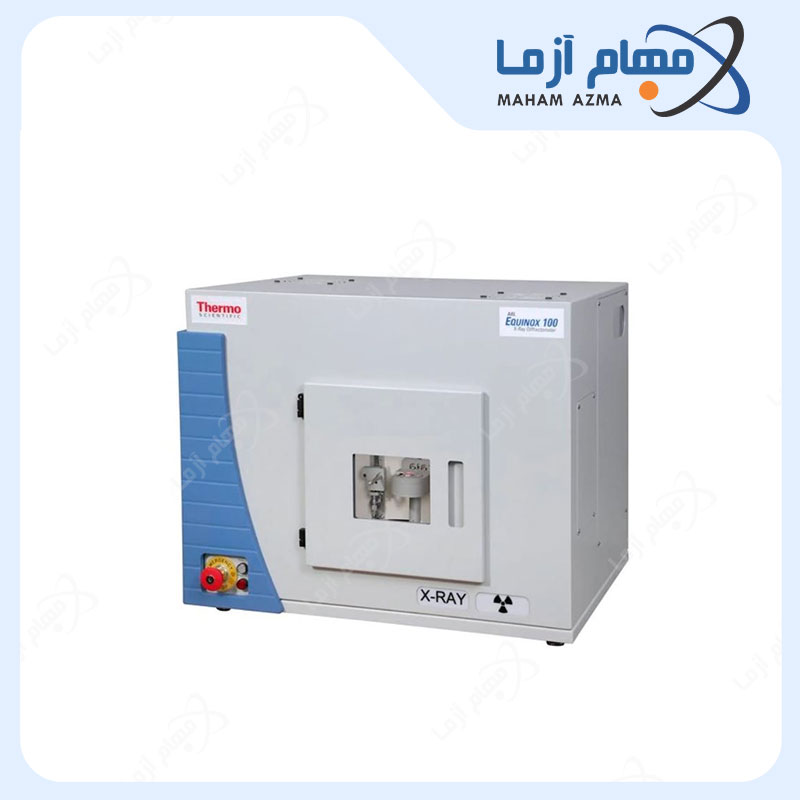

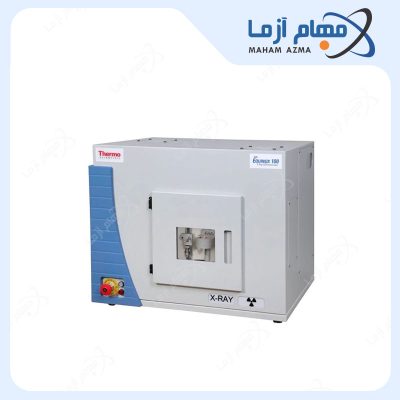

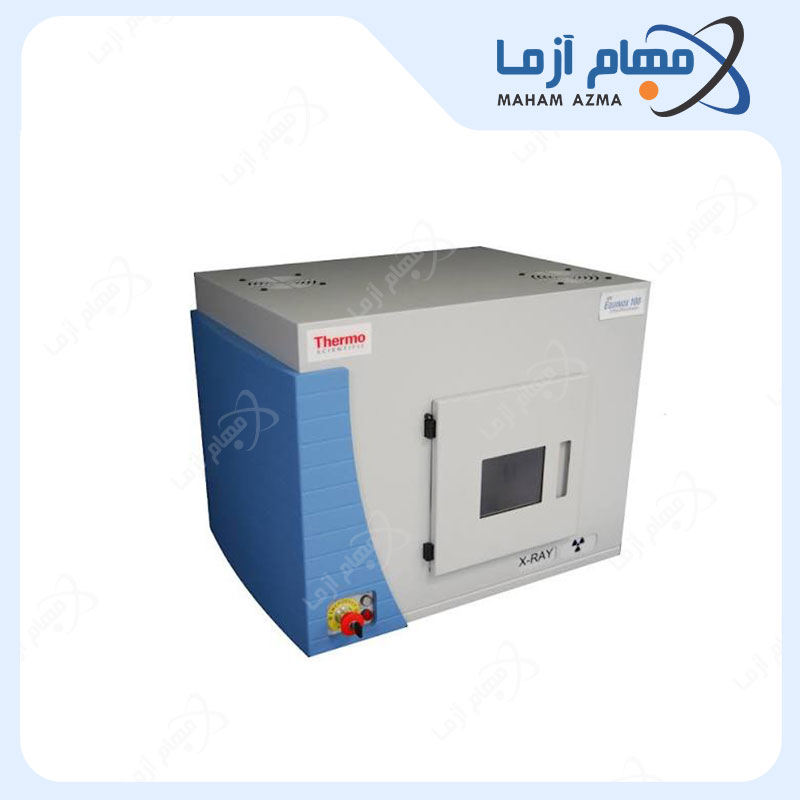

دستگاه پراش پرتو ایکس (XRD) مدل Thermo Scientific ARL EQUINOX 100

دستگاه پراش پرتو ایکس رومیزی ARL EQUINOX 100 ساخت کمپانی نام‌آشنای Thermo Scientific (ترمو ساینتیفیک)، یکی از نوآورانه‌ترین و منعطف‌ترین تجهیزات آنالیز فازی و ساختاری در کلاس بنچ‌تاپ (Benchtop) است. این آنالایزر قدرتمند با حذف پیچیدگی‌های مکانیکی رایج در گونیومترهای سنتی و بهره‌گیری از آشکارسازهای منحنی پیشرفته، فرآیند شناسایی فازها و مطالعه بلورشناسی را از یک تست زمان‌بر آزمایشگاهی به یک آنالیز فوق‌سریع و پایدار تبدیل کرده است.

این دستگاه با وجود ابعاد جمع‌وجور، قابلیت‌هایی مانند جمع‌آوری هم‌زمان کل الگوی پراش، اندازه‌گیری در حالت بازتابی و عبوری و امکان استفاده از تجهیزات جانبی متنوع را در اختیار کاربر قرار می‌دهد.

یکی از ویژگی‌های شاخص EQUINOX 100، استفاده از آشکارساز منحنی حساس به موقعیت (Curved Position Sensitive Detector یا CPS) است. این آشکارساز امکان ثبت هم‌زمان سیگنال‌های پراش در محدوده وسیعی از زاویه 2θ را فراهم می‌کند؛ در نتیجه برخلاف سیستم‌هایی که برای ثبت الگوی پراش نیاز به حرکت مرحله‌ای اجزای گونیومتر دارند، بخش قابل‌توجهی از اطلاعات الگو می‌تواند به صورت هم‌زمان و در زمان واقعی ثبت شود. Thermo Fisher این ویژگی را یکی از عوامل اصلی سرعت بالای EQUINOX 100 در آزمایش‌های XRD معرفی می‌کند.

این دستگاه تخصصی در ایران توسط شرکت مهام آزما به جامعه دانشگاهی، پژوهشگاه‌ها و صنایع پیشرفته کشور ارائه و پشتیبانی می‌شود.

📥 کاتالوگ دستگاه XRD مدل EQUINOX 100 نمایندگی Thermo Scientific

مشخصات فنی دستگاه XRD مدل EQUINOX 100

مشخصه فنی (Parameter)	مشخصات و پارامترهای دستگاه (Specifications)
نوع دستگاه	X-Ray Diffractometer رومیزی
مدل	ARL EQUINOX 100
برند	Thermo Scientific
منبع X-Ray	Microfocus X-ray source
توان منبع	60 W در مستندات جدید Thermo Fisher
تیوب X-Ray	Cu یا Co
آشکارساز	Curved Position Sensitive Detector (CPS)
محدوده ثبت	تا حدود 110° در 2θ
روش دریافت داده	Real-Time / Simultaneous
حالت‌های اندازه‌گیری	Reflection و Transmission
نوع نمونه	پودر، جامد، فیلم و نمونه‌های مختلف با تجهیزات جانبی
سیستم مکانیکی	طراحی بدون قطعات متحرک اصلی
خنک‌کاری	بدون نیاز به External Water Chiller
Sample Changer	6 موقعیت
تجهیزات جانبی	Spinner، Capillary، Transmission، Controlled Atmosphere و …
نرم‌افزار	نرم‌افزار اختصاصی XRD / SolstiX
کاربردها	Phase Analysis، Crystallinity، Polymorphism، Crystallite Size، Structural Studies
ابعاد نسخه مستندشده در بروشور	حدود 680 × 585 × 545 میلی‌متر
وزن نسخه مستندشده	حدود 80 کیلوگرم
برق	110–230 V AC، 50–60 Hz

ماهیت فناوری EQUINOX 100

پراش پرتو ایکس (X-ray Powder Diffraction یا XRD) استاندارد طلایی شناسایی کیفی و کمی فازهای کریستالی، تعیین اندازه کریستالیت‌ها، آنالیز ساختار بلوری و مطالعه مواد چندشکلی (پلی‌مورفیسم) در فاز جامد است. در دستگاه‌های مرسوم، برای ثبت الگوهای پراش، گونیومتر نیازمند چرخش مکانیکی متناوب تیوپ یا آشکارساز است که مستلزم صرف زمان بالا و احتمال استهلاک قطعات است.

کمپانی Thermo Scientific در طراحی مدل ARL EQUINOX 100 این چالش را با طراحی مفهومی بدون قطعات متحرک (Zero Moving Optical Components) برطرف ساخته است. این سیستم به گونه‌ای مهندسی شده که پرتوتابی و ثبت کلیه خطوط پراش به شکل هم‌زمان انجام شود و بدین ترتیب، ثبت یک طیف کامل در کسری از زمان سیستم‌های رایج صورت گیرد.

ویژگی‌های بنیادین و معماری فنی بر پایه منابع معتبر

مطابق با اسناد فنی و مقالات کاربردی ترمو ساینتیفیک و پایگاه‌های ارزیابی ادوات کریستالوگرافی، ویژگی‌های کلیدی این مدل عبارتند از:

۱. آشکارساز منحنی فوق‌سریع حساس به موقعیت (CPS Detector)

قلب تپنده EQUINOX 100 یک دتکتور منحنی حساس به موقعیت (Curved Position Sensitive Detector) است. این دتکتور ویژه قادر است بازه زاویه‌ای گسترده‌ای معادل 110∘110^\circ110∘ در مقیاس $2\theta$ را به صورت آنی، بلادرنگ (Real-time) و کاملاً هم‌زمان دریافت و پردازش کند. برخلاف سیستم‌های اسکن مرحله‌به‌مرحله (Step-Scan)، تمام قله‌های پراش به طور موازی خوانده می‌شوند؛ ویژگی ممتازی که نه‌تنها سرعت تست را چند ده برابر می‌کند، بلکه امکان پایش تحولات فازی دینامیک و گذارهای ساختاری ناشی از زمان، فشار یا دما را میسر می‌سازد. این قابلیت برای مطالعاتی که در آن تغییرات ساختاری باید در طول زمان دنبال شوند اهمیت ویژه‌ای دارد. برای مثال می‌توان تغییر فاز، تبلور، واکنش‌پذیری یا رفتار یک ماده در شرایط کنترل‌شده را با سرعت بالا بررسی کرد.

۲. پایداری مکانیکی و حذف استهلاک (Fixed Geometry)

این دستگاه بر پایه یک هندسه ثابت کار می‌کند. عدم وجود چرخ‌دنده‌ها، موتورهای پله‌ای و المان‌های حرکتی برای پیمایش زاویه، تضمین‌کننده تکرارپذیری فوق‌العاده بالا ($2\theta$ Reproducibility)، کالیبراسیون دائمی و عدم انحراف زاویه‌ای در طول زمان است. این مزیت، هزینه‌های نگهداری و خطاهای ناشی از فرسایش مکانیکی را عملاً به صفر می‌رساند.

۳. ژنراتور کم‌مصرف Micro-focus و عدم نیاز به چیلر اکسترنال

دستگاه ARL EQUINOX 100 به یک ژنراتور و تیوپ میکروفوکوس پرتو ایکس 50 وات مجهز است. مصرف بسیار بهینه انرژی سبب شده تا این دستگاه نیازی به سیستم‌های پیچیده گردش آب خنک‌کننده (چیلرهای بزرگ صنعتی) نداشته باشد. این قابلیت، سطح ایمنی سیستم را بالا برده و آن را به یک پلتفرم سبک، کم‌حجم و کاملاً رومیزی (Plug-and-Play) برای محیط‌های آزمایشگاهی و کنترل کیفی بدل نموده است.

۴. مدهای آنالیز چندگانه (بازتابی و عبوری)

این سیستم امکان اجرای آزمایش در دو وضعیت Reflection (انعکاسی) و Transmission (عبوری – مویینگی/کپیلاری) را برای انواع مختلف نمونه‌ها فراهم می‌سازد:

• نمونه‌های دارای جذب پایین یا ترجیح جهت‌گیری کریستالی (Preferred Orientation)
• نانومواد، سرامیک‌ها، آلیاژهای پودری و ترکیبات آلی
• داروهای حساس به هوا یا رطوبت در بسته‌بندی مویین شیشه‌ای

تجهیزات و نگهدارنده‌های نمونه

انعطاف‌پذیری EQUINOX 100 تنها به نرم‌افزار و آشکارساز محدود نمی‌شود. این سیستم قابلیت استفاده از تجهیزات مختلف نمونه‌گذاری را دارد؛ از جمله:

• Sample Spinner برای چرخش نمونه
• Capillary Stage برای نمونه‌های موئینگی
• Transmission Stage
• Controlled Atmosphere Cell
• Sample Changer شش موقعیتی
• نگهدارنده‌های مخصوص نمونه‌های پودری
• تجهیزات مرتبط با مطالعات دما و شرایط محیطی

این تجهیزات امکان تطبیق دستگاه با طیف گسترده‌ای از نمونه‌ها و روش‌های آنالیز را فراهم می‌کنند.

حوزه‌های کاربردی صنعتی و پژوهشی

1. صنایع داروسازی و سنتز مواد شیمیایی: بررسی خلوص پلی‌مورف‌ها، شناسایی فاز آمورف در فرمولاسیون دارویی، پایش پایداری حرارتی داروها.
2. زمین‌شناسی، معدن و سیمان: شناسایی ترکیبات کانی، تعیین درصد کلسیت، دولومیت، فازهای کلینکر سیمان و فازهای رسی در کمترین زمان ممکن.
3. متالورژی و نانوتکنولوژی: بررسی آلیاژسازی مکانیکی، شناسایی تنش‌های شبکه و تعیین اندازه دقیق بلورک‌ها با استفاده از روش شرر و براگ.
4. مراکز آموزش عالی و آزمایشگاه‌های مرکزی: ابزاری کم‌هزینه و ایمن با حداقل الزامات زیرساختی جهت آموزش بلورشناسی و انجام پروژه‌های تحقیقاتی پیشرفته.

خرید دستگاه XRD مدل EQUINOX 100

دستگاه XRD مدل EQUINOX 100 نمایندگی Thermo Scientific توسط شرکت مهام آزما ارائه می‌گردد. این دستگاه با ترکیب ابعاد رومیزی، سرعت بالای دریافت داده، آشکارساز CPS، قابلیت اندازه‌گیری در حالت بازتابی و عبوری و امکان استفاده از تجهیزات جانبی متنوع، گزینه‌ای مناسب برای آزمایشگاه‌هایی است که به یک سیستم XRD سریع، انعطاف‌پذیر و کم‌نیاز به زیرساخت پیچیده نیاز دارند.

EQUINOX 100 می‌تواند در آزمایشگاه‌های دانشگاهی و تحقیقاتی، واحدهای کنترل کیفیت، صنایع دارویی، مواد معدنی، سرامیک، پلیمر، فلزات و آلیاژها و بسیاری از مطالعات مرتبط با مواد مورد استفاده قرار گیرد. ترکیب قابلیت ثبت Real-Time و امکان انجام مطالعات دینامیک، این دستگاه را به راهکاری کاربردی برای شناسایی فاز و بررسی تغییرات ساختاری مواد تبدیل کرده است.
