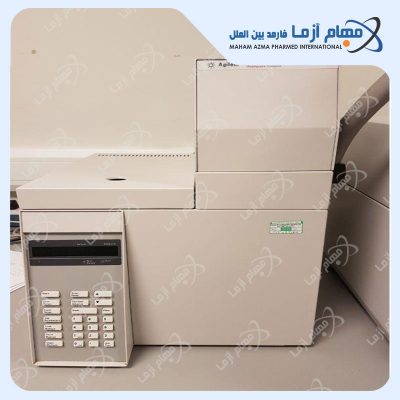

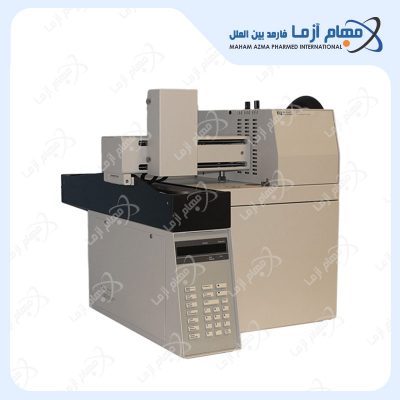

دستگاه GC هِداِسپیس مدل 7694 نمایندگی Agilent

دستگاه: GC هِداِسپیس

مدل: 7694

نمایندگی: Agilent

کاتالوگ دستگاه HEADSPACE مدل Agilent 7694



معرفی دستگاه هداسپیس Agilent 7694

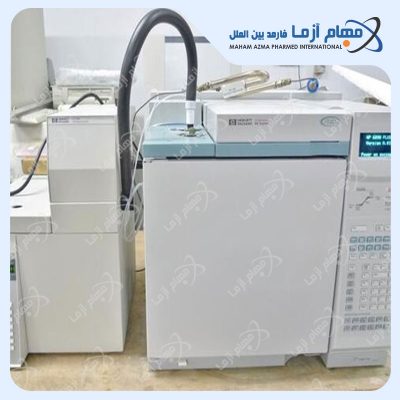

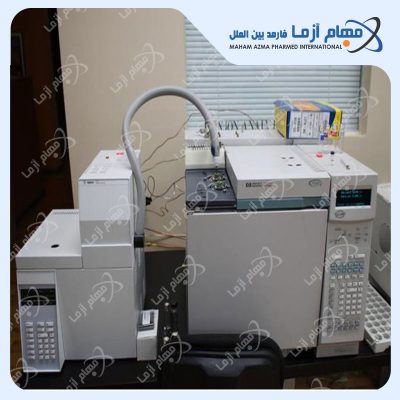

دستگاه هداسپیس اتوسمپلر مدل Agilent 7694 برای دستگاه های کروماتوگرافی گازی HP 5890 و دستگاه GC مدل 6890 اجیلنت Agilent طراحی شده است.

این دستگاه جهت تزریق ترکیبات فرّار موجود در نمونه‌ های مایع یا جامد به کروماتوگرافی گازی استفاده می‌ شود. تکنیک مورد استفاده در این دستگاه، “کروماتوگرافی گازی هداسپیس استاتیک” نام دارد. اصطلاح “هداسپیس” به فضای بالای نمونه مایع یا جامدی که در ویال مهر و موم شده قرار داده شده اشاره دارد، و اصطلاح “استاتیک” به معنای تعادل ترکیبات فرّار در هداسپیس ویال با همان ترکیبات موجود در نمونه مایع یا جامد است.



ویژگی های دستگاه GC هِداِسپیس مدل 7694

  • قابلیت نگهداری از شش ویال نمونه 10 یا 20 میلی‌ لیتری
  • محدوده دمای قابل تنظیم بین 40 تا 200 درجه سانتی‌ گراد
  • دارای سینی ویال با ظرفیت 44 نمونه
  • بازوی رباتیک برای جابجایی نمونه‌ ها از سینی ویال به داخل کوره و برعکس
  • امکان برنامه‌ ریزی دمای سیستم تا 200 درجه سانتی‌ گراد



کاتالوگ دستگاه HEADSPACE مدل Agilent 7694



کاربردها و عملکرد دستگاه

این دستگاه حجمی قابل تکرار از گاز هداسپیس را استخراج کرده و آن را به گاز حامل وارد شده به کروماتوگراف گازی تزریق می‌ کند. این تکنیک برای بررسی کیفیت و تطابق با استانداردهای قانونی در صنایع غذایی، بسته‌ بندی، محصولات دارویی، خاک و آب مورد استفاده قرار می‌ گیرد. همچنین، دستگاه در آنالیز ترکیبات عطرها و محصولات مصرفی به کار می‌ رود تا ترکیبات آن‌ ها بررسی شود. در آزمایشگاه‌ های پزشکی قانونی، از هداسپیس برای اندازه‌ گیری درصد اتانول در خون انسان جهت تعیین سطح مستی راننده‌ ها استفاده می‌ شود.

قابلیت تشکیل گاز هداسپیس توسط یک نمونه، به ضریب تقسیم نمونه بستگی دارد. پس از یک دوره زمانی گرم‌ شدن برنامه‌ ریزی‌ شده، گاز هداسپیس از ویال استخراج شده و برای آنالیز به دستگاه کروماتوگرافی گازی GC تزریق می‌ شود.



معرفی دستگاه هداسپیس اتوسمپلر مدل Agilent 7694

دستگاه Agilent 7694 Headspace Sampler یک ابزار اتوماتیک برای تزریق ترکیبات فرّار نمونه‌ های مایع یا جامد به کروماتوگرافی گازی (GC) است.

این دستگاه امکان پردازش تا 44 نمونه به‌ صورت پیوسته و بدون نیاز به دخالت اپراتور را فراهم می‌ کند.

پردازنده میکروکنترلر این دستگاه زمان هر آزمایش را براساس مقادیر برنامه‌ ریزی‌ شده توسط کاربر بهینه می‌ کند و قابلیت ذخیره و اجرای چهار روش مختلف برای تجزیه و تحلیل نمونه‌ ها را دارد.



اجزای اصلی دستگاه

این سیستم شامل اجزای اصلی زیر است:

  • کوره و مناطق حرارتی

کوره‌ ای دایره‌ ای با کاروسل آلومینیومی که تا شش ویال نمونه 10 یا 20 میلی‌ لیتری را نگهداری می‌ کند. محدوده دمای تنظیمی کوره بین 40 تا 200 درجه سانتی‌ گراد است.

  • مناطق حرارتی

شامل کوره ویال، حلقه نمونه و خط انتقال که دماهای آن‌ ها قابل برنامه‌ ریزی تا 200 درجه سانتی‌ گراد است. معمولا دمای حلقه باید 15 درجه سانتی‌ گراد بیشتر از دمای ویال باشد.

  • سینی ویال 44 نمونه‌ ای

این سینی در قسمت بالایی دستگاه قرار دارد و امکان چرخش و جابجایی ویال‌ ها توسط یک بازوی رباتیک برای انتقال آن‌ ها به کوره و بازگرداندن به سینی را فراهم می‌ کند.

  • سیستم نمونه‌ برداری دستگاه

شامل یک سوزن نمونه‌ برداری از جنس فولاد ضدزنگ 316، شیر شش‌ درگاهه نیکل، حلقه نمونه نیکل، شیرهای مینیاتوری سلنوئیدی و لوله‌های نیکلی است. دمای سیستم قابل تنظیم تا 200 درجه سانتی‌ گراد است و برای تحلیل دقیق و بهینه‌ سازی فرآیند استفاده می‌ شود.



مزایای استفاده از دستگاه هداسپیس اتوسمپلر مدل 7694

این دستگاه برای کاربردهای مختلف از جمله صنایع غذایی، صنایع دارویی، محیط‌ زیست و آزمایش‌ های قانونی مناسب بوده و کیفیت و دقت بالایی را در تحلیل ترکیبات فرّار ارائه می‌ دهد که از مزایای این دستگاه به شمار می رود.



اصول عملکرد دستگاه هداسپیس اتوسمپلر مدل 7694

۱. عملکرد عمومی

هنگامی که دستگاه روشن می‌ شود، سیستم اولین ویال نمونه را به موقعیت شروع منتقل می‌ کند. در مدل‌ هایی که دارای سینی ویال هستند، سینی به موقعیت آغازین خود می‌ رود و ویال شماره یک را درکنار بازوی رباتیک قرار می‌ دهد. در مدل‌ هایی که فاقد سینی هستند (مانند مدل G1883)، کاروسل ویال شماره یک را به موقعیت شروع می‌ برد. در این مرحله کوره، حلقه نمونه و خط انتقال شروع به گرم شدن می‌ کنند تا به مقادیر تنظیمی دما برسند.

  • تا زمانی که کوره، حلقه نمونه و خط انتقال به دمای تنظیمی نرسند، نمایشگر عبارت “7694 Not Ready” را نشان داده و چراغ قرمز Not Ready روشن می‌ ماند.
  • اگر پیش از آماده شدن دستگاه دکمه Start/Stop فشرده شود، نمایشگر پیام “Waiting for Ready” را نمایش می‌ دهد و چراغ Not Ready چشمک می‌ زند.
  • پس از رسیدن به دماهای تنظیم‌ شده، نمایشگر به “7694 Ready” تغییر کرده و چراغ قرمز خاموش می‌ شود و دستگاه آماده استفاده می باشد.



۲. در زمان عملیات عادی

هنگامی که یک فرآیند در حال اجرا است، ممکن است چراغ “Not Ready” روشن شود. این وضعیت بسته به مقادیر مشخص‌ شده برای زمان چرخه GC (GC Cycle Time) و زمان تعادل ویال (Vial Equil Time) رخ می‌ دهد.

روشن شدن چراغ Not Ready در طول فرآیند به این معنا است که هداسپیس اتوسمپلر به دلیل محدودیت‌ های زمانی برای حفظ زمان گرمایش ثابت، آماده ورود ویال بعدی به کوره نیست.



Product Description

Holds up to six 10- or 20 ml sample vials

Setpoint temperature range is between 40 and 200°C

The 44–sample vial tray

A robotic arm moves samples from the vial tray into the oven and back

You can program the system’s temperature up to 200°C



The Agilent 7694 Headspace Autosampler for HP 5890 GC and Agilent 6890 GC

Headspace Autosampler

A headspace sampler is a GC autosampler accessory for introducing volatiles that are contained in liquid or solid samples into a gas chromatograph. The analytical technique is called “static headspace gas chromatography.” The term “headspace” refers to the space above the liquid or solid sample that you place in a sealed vial. The term “static” means that the volatiles in the headspace of the vial are at equilibrium with the same compounds in the liquid or solid sample.

The instrument extracts a reproducible volume of the headspace and injects it into the carrier gas flowing into the gas chromatograph. Food, packaging, pharmaceutical products, soil, and water are often tested to see if they meet quality criteria or regulatory standards. Fragrances and consumer products are analyzed using headspace in order to understand their composition. Forensics laboratories use headspace for measuring the percent of ethanol in human blood to see if a driver is legally intoxicated.

The ease with which a sample forms a gaseous headspace depends on the sample’s “partition coefficient.” See “Developing Methods” on page 68 for a more thorough explanation. After a programmed heating time, the headspace gas is extracted from the vial and injected into a GC for analysis.



جهت اطلاع از موجودی کالاها و قیمت ها با مشاورین فروش شرکت تجهیزات آزمایشگاهی مهام آزما ۰۲۱۸۸۵۰۹۳۸۴ – ۰۲۱۸۶۰۴۵۸۷۰ در ارتباط باشید.
